Autodesk Fusion (Fusion360)で文字を入力・立体化する方法と、3Dモデルへの刻印の仕方

最終更新日:2024.05.22 / 公開日:2020.10.28

Autodesk Fusion (Fusion360)を使うと、簡単にCADのキャンパス上へ文字の入力が行えます。さらに、文字の3D化(立体化)や、3Dモデルへの刻印・押し出しも可能です。これらは製品のデザインには欠かせない基本操作なので、ぜひともマスターしておきたいところでしょう。

そこで今回は、文字入力の基本から応用までの手順を解説します。一通りの流れをフロー形式で記載していますので、ぜひ手を動かしながらご覧ください。

Fusion360 文字_トップ.jpg

読了目安時間は約2分です

この記事はこんな人におすすめ

・文字の入力作業からモデル化までの流れが知りたい方

この記事のレベル

初心者 (3)
重要度 (3)
マニアックさ (4)
Fusion360 ポストプロセッサ 作成サービス

Autodesk Fusion (Fusion360)で文字を入力する方法【基礎編】

最初はもっとも基本的な、文字の作成方法から習得していきましょう。Autodesk Fusion (Fusion360)のテキスト作成は非常に簡単です。illustratorのテキスト作成に近いイメージでサクサクと入力ができます。以下では、具体的な手順を見ていきましょう。

文字の作成の仕方

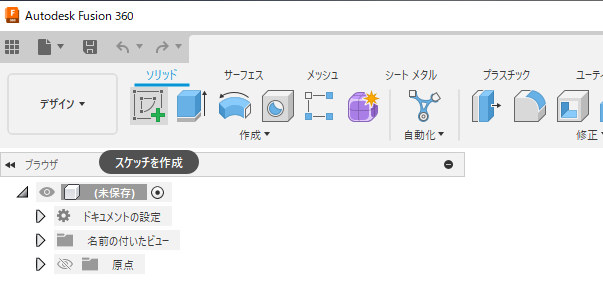

  • 1. ツールバーの左上にある「スケッチを作成」をクリックします。

  • 0201.png

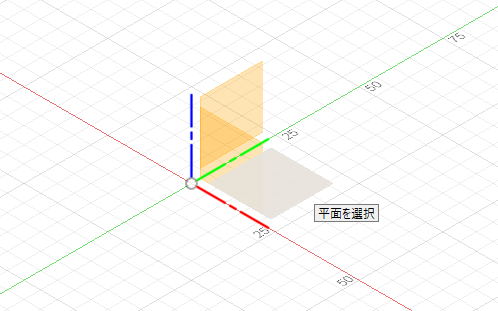

  • 2. スケッチを作成する平面を選択します。

  • 0202.png

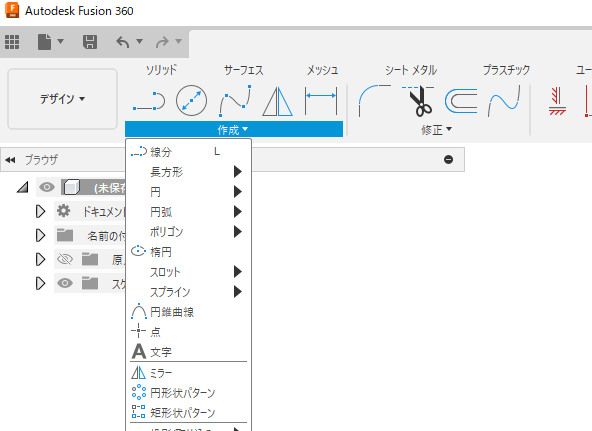

  • 3. ツールバーがスケッチ用に切り替わります。このなかから、「作成▼」のボタンをクリックしてください。

  • 0203.png

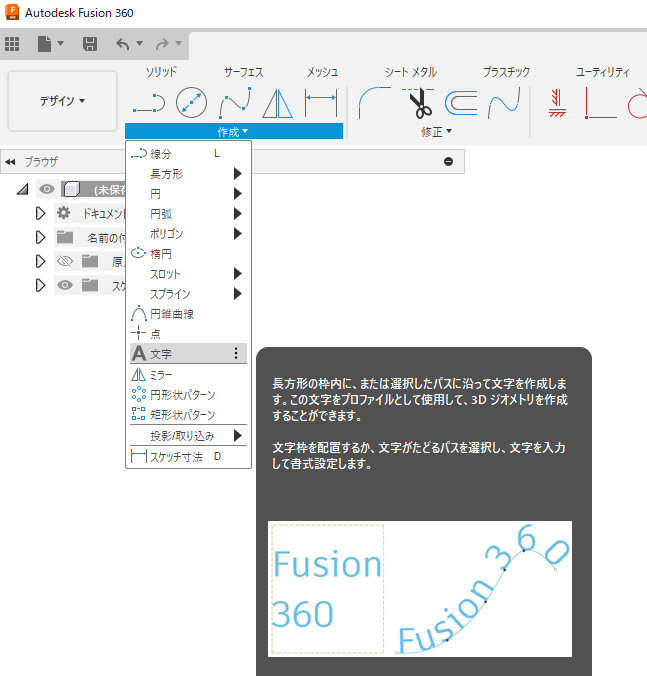

  • 4. 作成コマンドの一覧が表示されるので、このなかから「文字」を選択します。

  • 0204.png

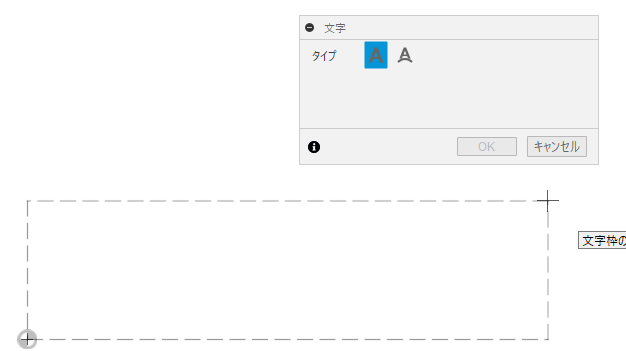

  • 5. 文字の位置を指定します。なお、この位置はデフォルトの設定だと文字の左下の部分にあたります。

  • 0205.png

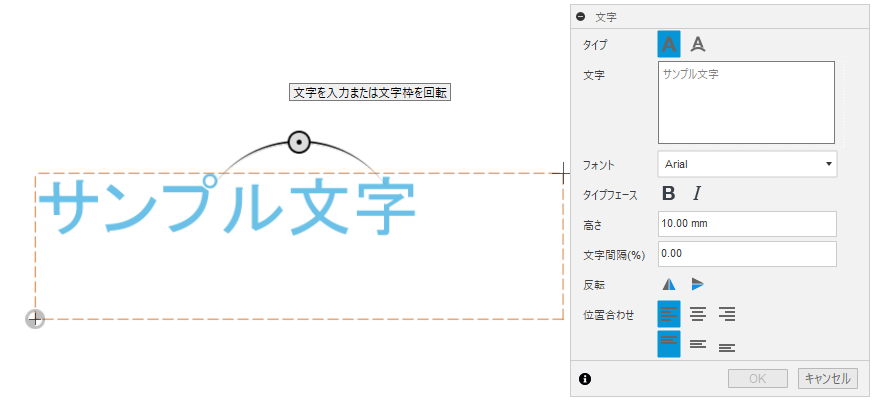

  • 6. テキストの位置を指定すると、「文字」というダイアログボックスが表示されます。このなかに「文字」という名称のボックスがあるので、表示したい文字を書き込んでください。

  • 0206.png

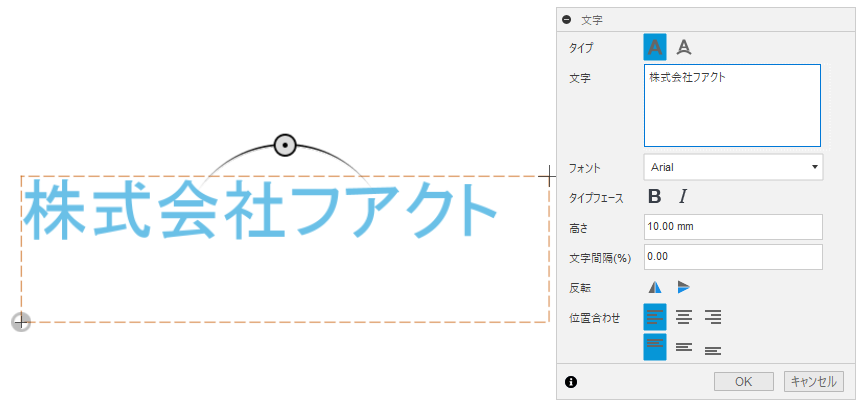

  • 7. キャンパス内に書き込んだ文字が描写されて完成です。


  • 0207.png

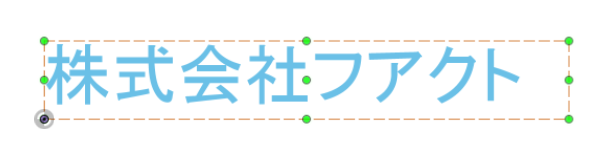

入力した文字にできる操作


キャンパスに書き込んだ文字は、後から高さや角度、文字装飾、フォントなどを細かく調整できます。また、テキストの分割でさらに細かい単位での編集・調整も可能です。

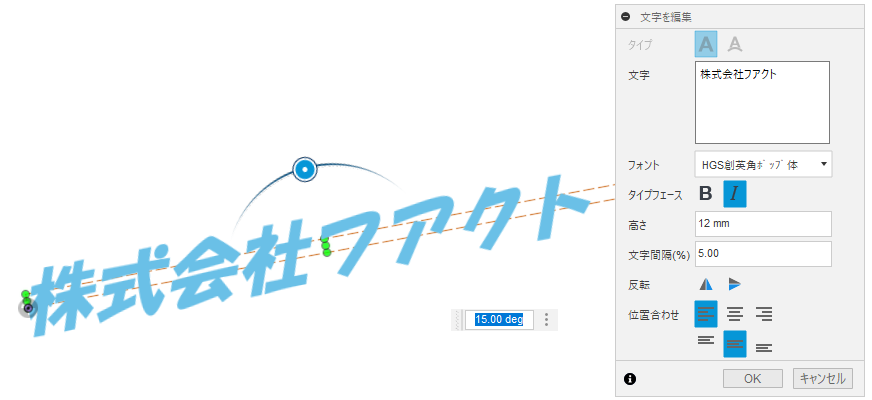

テキストのダイアログボックスで設定できる項目


  • 文字: テキストの内容を書き込み・修正できます。
  • 高さ: 文字の高さを設定します。はじめに配置した「文字の位置」から〇〇mmといった数値で決められます。
  • 角度: 文字の角度を設定します。単位の表記は「deg」です。
  • 文字スタイル: 文字に太字、イタリック(斜体)、下線(アンダーライン)といった装飾形式を加えられます。
  • フォント: 文字のフォントを設定します。使用できるのはOSにインストール済みのフォントのみです。(※)
  • 反転: 水平・垂直方向へと文字を反転できます。

※MacOS版の場合、日本語のフォントは変更をしても描写に反映されない仕様です

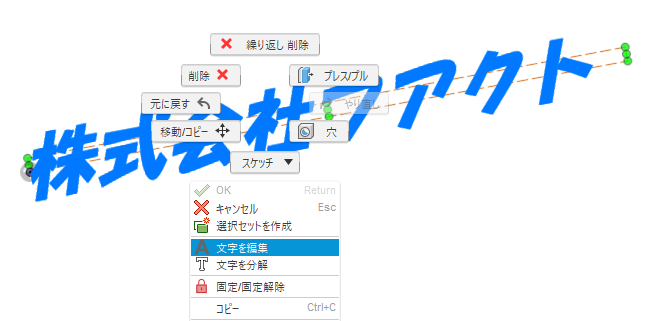

なお、文字のダイアログボックスを閉じてしまった場合には、対象の文字(スケッチ)にカーソルを合わせて選択した後、右クリックをしてください。その後で開かれるメニューのなかの「文字を編集」をクリックすることで、再度ダイアログボックスを呼び出されます。

テキストの分割

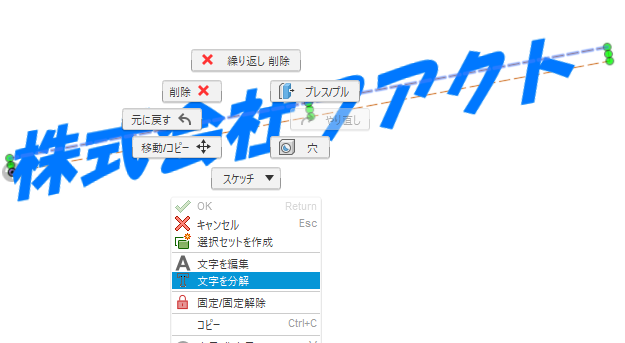

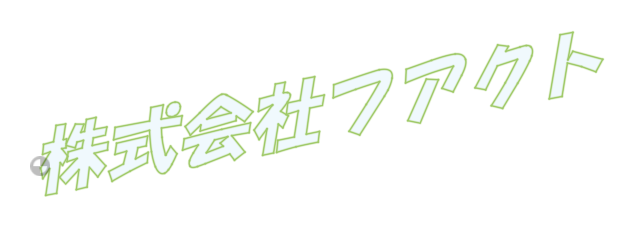

右クリックメニューから「文字を分解」をクリックすると、文字がバラバラのプロファイルに分解されます。

それぞれの線や面をスケッチとして編集できるようになるので、より自由な形状の編集・調整が可能になります。

Autodesk Fusion (Fusion360)で文字を入力する方法【応用編】

続いては応用編に挑戦してみましょう。主に、3Dモデルと文字を組み合わせる方法を解説します。

文字を3Dモデル化(立体化)する

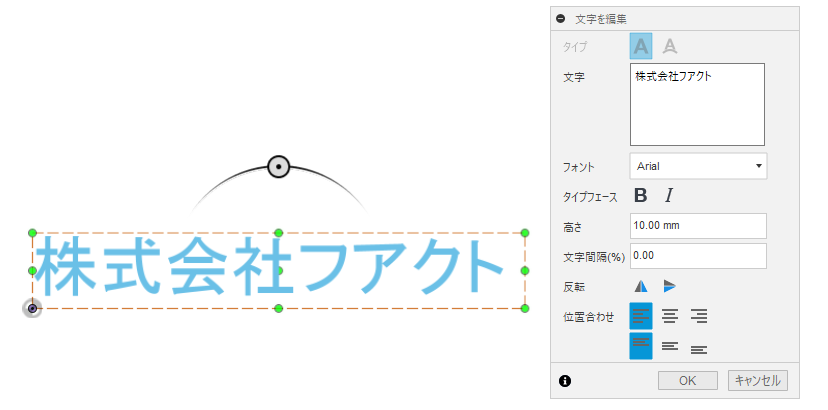

  • 1. 【基礎編】の手順で文字を作成します。

  • 0213.png

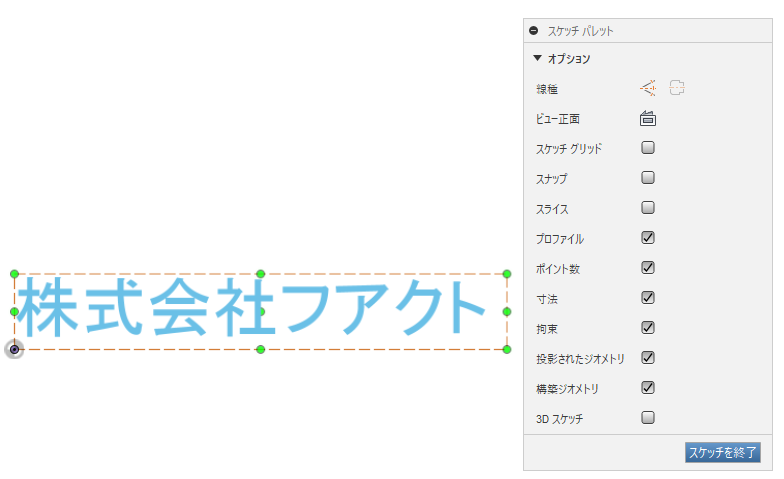

  • 2. スケッチパレットのダイアログボックスの下部にある「スケッチを終了」というボタンをクリックします。これでスケッチモードが終了します。

  • 0214.png

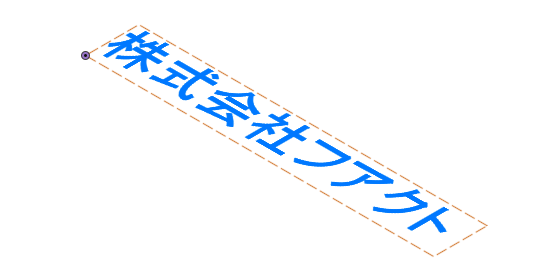

  • 3. 作成した文字を選択します。

  • 0215.png

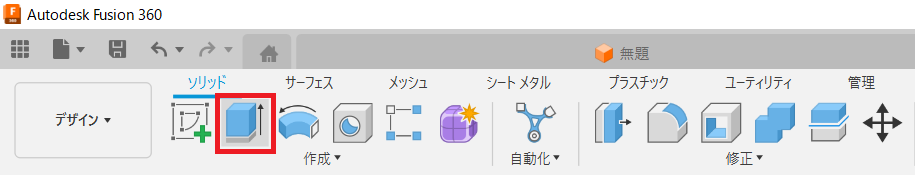

  • 4. ツールバーにある「押し出し」をクリックします。

  • 押し出しA.png

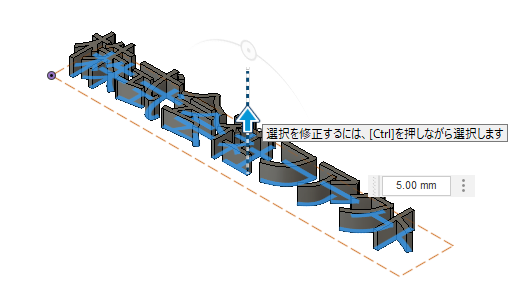

  • 5. 青い矢印が文字の中心部に表示されるので、矢印方向にマウスでクリックしながら持ち上げます。
    ※もしくは、押し出しのダイアログボックス内にある「距離」で押し出す距離を設定します

  • 0216.png

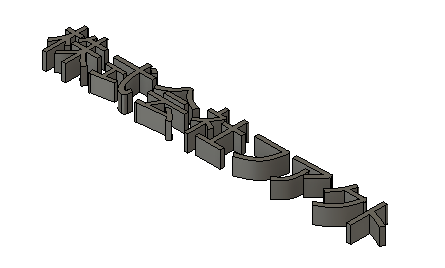

  • 6. 押し出しのダイアログボックス下部にある「OK」ボタンをクリックします。
  • 0217.png

3Dモデルに文字を刻む

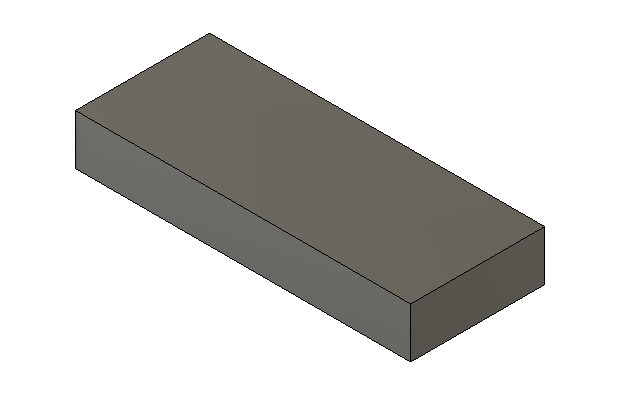

  • 1. 文字を刻む対象となる3Dモデルを新規に作ります。

  • 0218.png

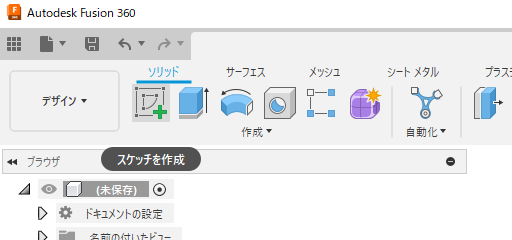

  • 2. ツールバーの左上にある「スケッチを作成」をクリックします。

  • 0219.png

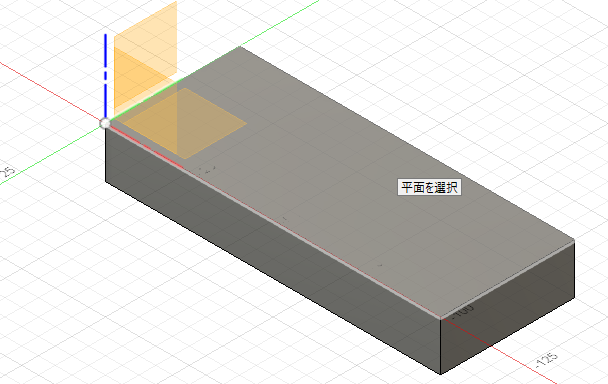

  • 3. 文字を刻みたい3Dモデルの面を選択します。

  • 0220.png

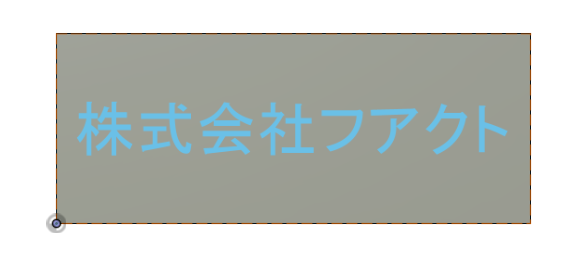

  • 4. 【基礎編】の手順に従い、文字を作成します。

  • 0221.png

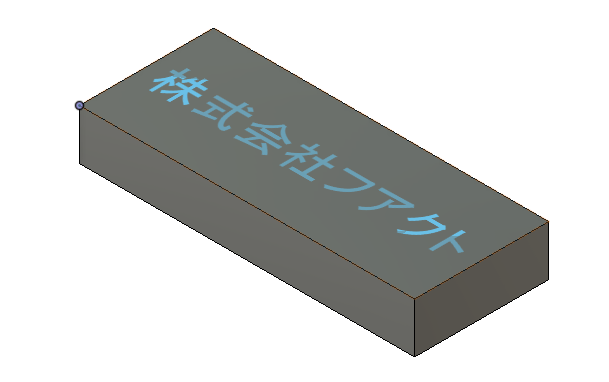

  • 5. スケッチパレットのダイアログボックスの「スケッチを終了」をクリックし、スケッチモードを終了します。

  • 0222.png

  • 6. 「文字を3Dモデル化」するの手順4.までを実行します。

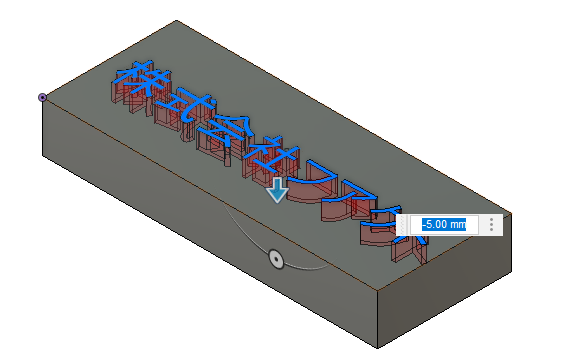

  • 7. 青い矢印を3Dモデルの内部方向へ移動します。
    ※もしくは、押し出しのダイアログボックス内にある「距離」で押し出す距離を設定します

  • 0223.png

  • 8. 最後に、押し出しのダイアログボックス下部にある「OK」ボタンをクリックして完了です。

  • 0224.png


【逆手順】3Dモデルから文字を押し出す

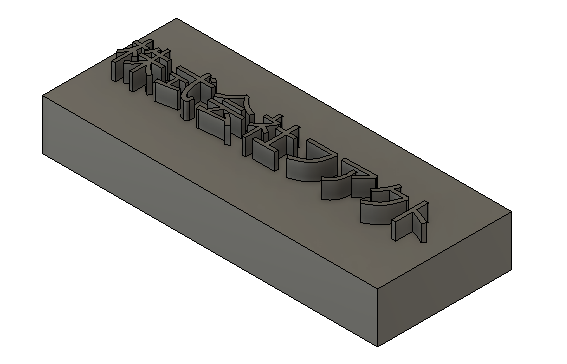

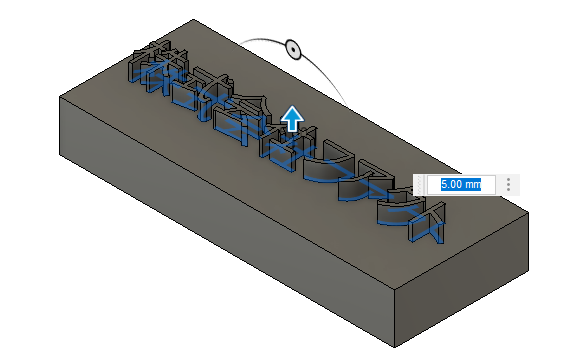

前項では、3Dモデルに文字を刻む工程を説明しました。しかし、7の手順で、青い矢印を3Dモデルの外方向へと移動すれば、3Dモデルから文字を押し出すことも可能です。



曲面に文字を入れる・押し出す

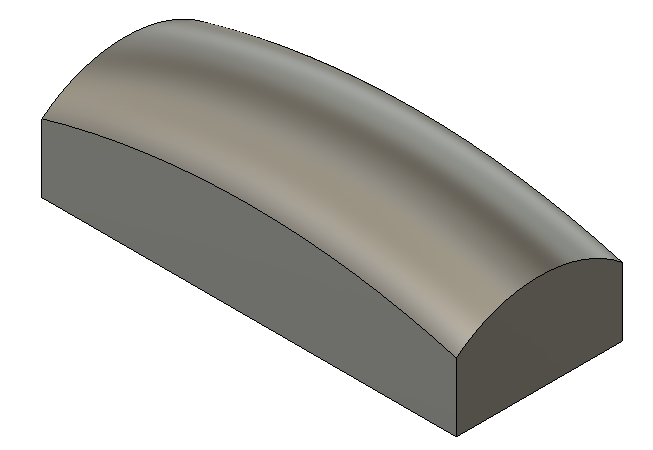

  • 1. 文字を刻む対象となる曲面のある3Dモデルを新規に作ります。

  • 0227.png

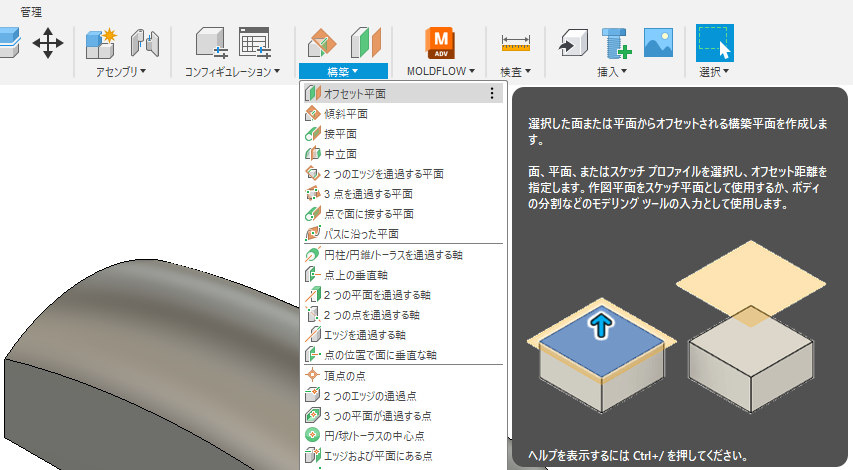

  • 2. ツールバーの「構築」>「オフセット平面」で、曲面と平行になる作業場所(平面)を作ります。

  • 0228.png

  • 3. ツールバーの左上にある「スケッチを作成」をクリックします。

  • 0201.png

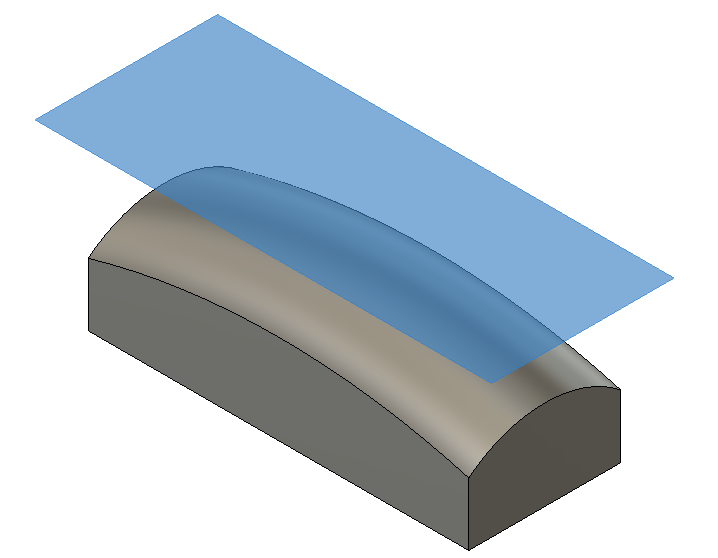

  • 4. 手順2.で作成した作業場所(平面)を選択します。

  • 0229.png

  • 5. 【基礎編】の手順に従い、文字を作成します。

  • 0230.png

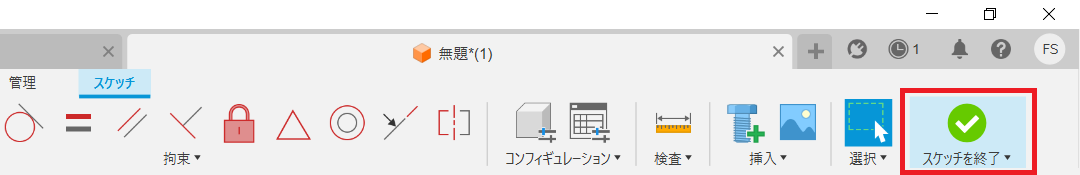

  • 6. スケッチパレットのダイアログボックスの「スケッチを終了」をクリックし、スケッチモードを終了します。

  • スケッチ終了.png

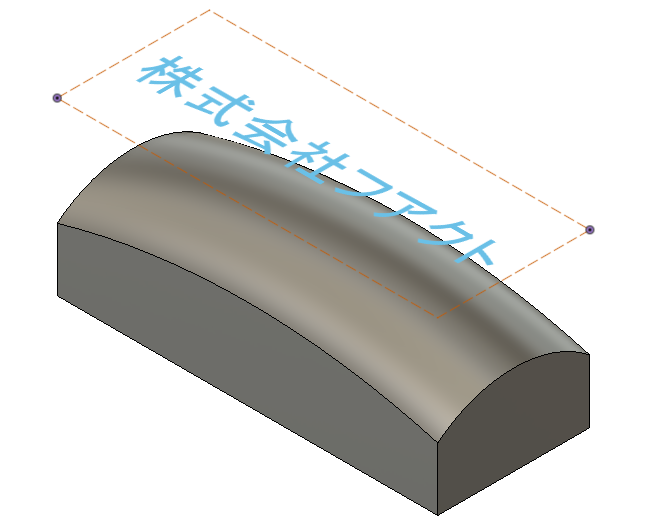

  • 7. 「文字を3Dモデル化(立体化)する」の手順4.までを実行します。

  • 0231.png

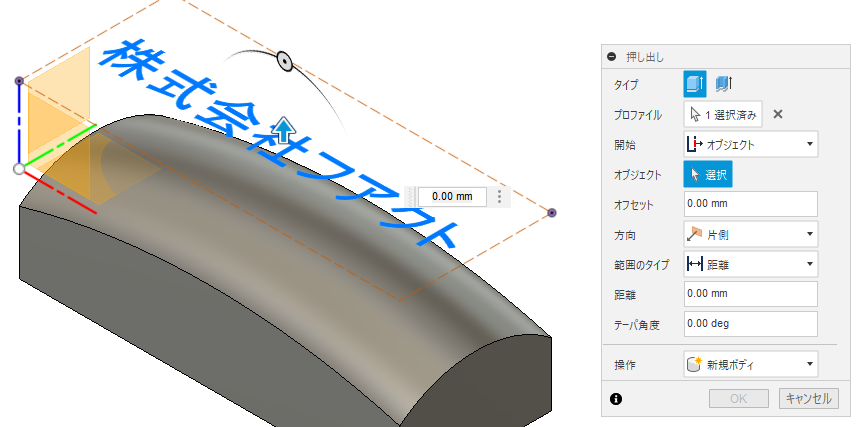

  • 8. 押し出しのダイアログボックスにある「開始」で「オブジェクトから」を選びます。

  • 0232.png

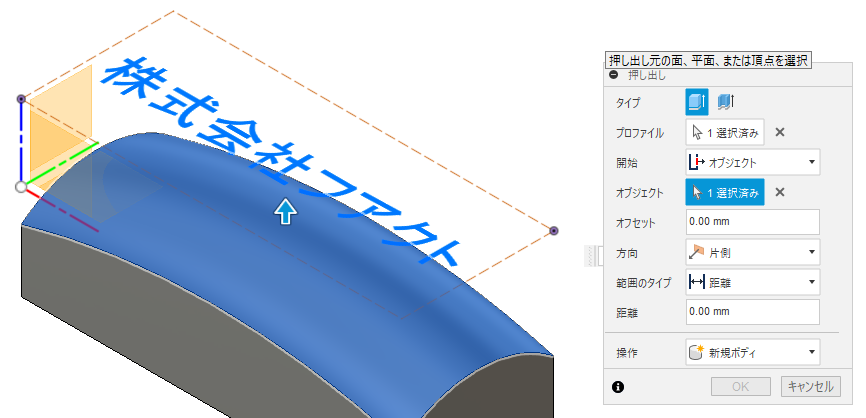

  • 9. 3Dモデルの曲面を選択します。

  • 0233.png

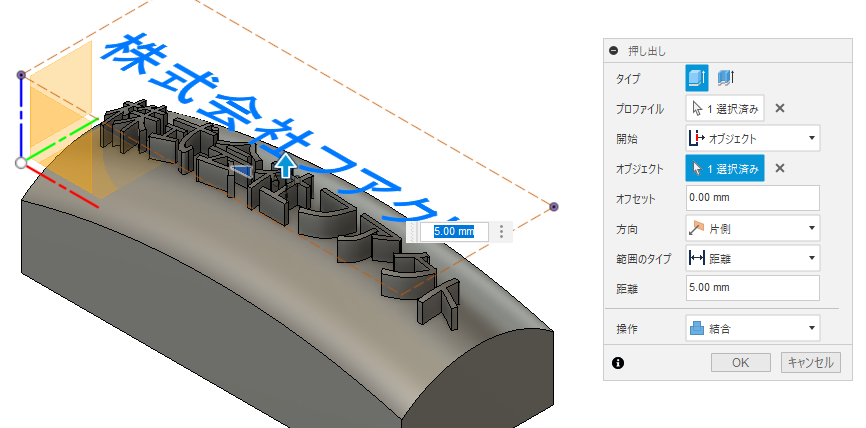

  • 10. 青い矢印を3Dモデルの方向へドラッグします。

  • 0234.png

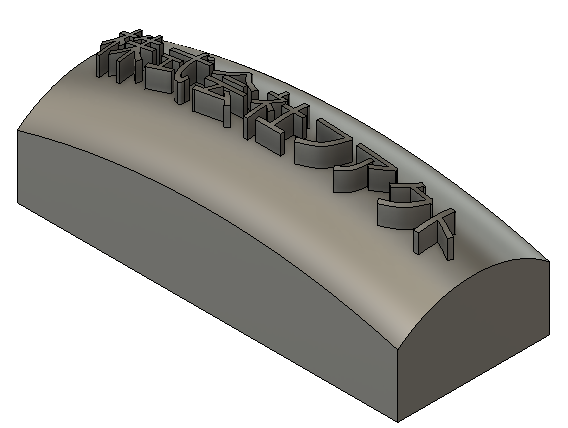

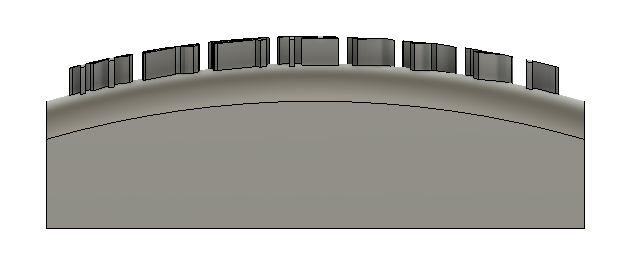

上記の手順を踏むと、曲面に沿った状態で文字の押し出しが行われます。

以前のバージョンに比べると、非常に作業が簡単になりました。

Autodesk Fusion (Fusion360)の活用をリモートでサポート!フアクトの特徴

Autodesk Fusion (Fusion360)の導入をご検討中の方は、ぜひフアクトまでご相談ください。販売はもちろん、導入後の充実したサポートも当社の強みです。

フアクトの特徴

当社では、Autodesk Fusion (Fusion360)のサブスクリプション契約の販売を行っております。年間¥88,000(税抜)から導入が可能で、かつ1年ごとの契約となるため、使用環境に合わせて期間が選択できます。また、最新バージョンのソフトウェアアップデートを適用できるのも大きなメリットです。CAD/CAMの導入をご検討中の企業様は、ぜひ当社までご相談ください。

リモートでサポートを行う「フアクトケアサービス」

Autodesk Fusion (Fusion360)をしっかり使いこなしたいとお考えの方に、当社では充実のケアサービスをご提供しております。
導入後も、Autodesk Fusion (Fusion360)の操作や機能に関するご質問を承りますので、お気軽にご相談ください。電話、メール、FAXなどを使い、リモートでサポートさせていただきます。
また、NCデータの編集設定アドバイスや、10%割引になるモデリングサービスなども実施中です。お客様のモノづくりのパートナーとして、末永いお付き合いをお約束します。

Autodesk Fusion (Fusion360)なら文字の表現も楽々!

Autodesk Fusion (Fusion360)の文字入力機能は多機能でありながら直感的で、操作性にも優れています。今回ご紹介した基本操作さえ身についていれば、さまざまな応用も可能なので、ぜひ別の操作にもチャレンジしてみてください。その上で、不明点などがあれば当社のケアサポートをぜひご活用ください。
