check_circleプロジェクト概要
製造の効率化の為、段取り作業の削減や治具を減らすために5軸マシニングセンタの導入を検討される企業様は続々と増えていますが、加工機はもちろんプログラム作成のためのCAD/CAMも高額なものが多く、導入を躊躇される企業様も多くいられると思います。
今回、低コストで導入可能な大ヒット中のブラザー工業様製5軸マシニングセンタ『SPEEDIO U500Xd1』と年間88,000円で5軸加工も可能な3次元CAD/CAMソフト『Fusion』で5軸のテスト加工を実施し展示会にてサンプルワークを出品いたしました。
これから5軸加工機の設備を検討されている企業様や既に加工機は導入されたがもっと加工の幅を広げたいと思っていらっしゃる企業様には必ずご覧いただきたい3次元CAD/CAMソフトウェアです。
目次
1課題
競争力の向上の為の5軸加工機導入で見込まれる、業務効率化によるメリットは
・工程集約＝段取り時間の削減
・専用治具の削減＝作成コストや時間の削減
・工具のあたり位置が変えられる＝製品の品質向上や加工時間の削減
と理解しているが、次の理由で検討が止まっていらっしゃるお客様が多く見られます。
5軸マシニングセンタもプログラムを作成するCAD/CAMソフトも高額で導入を躊躇されるユーザー様は少なくありません。
年間88,000円と低コストで話題の3次元CAD/CAMソフト『Fusion』と非常に優れたコストパフォーマンスを持ち、人気の５軸マシニングセンターブラザー工業株式会社製の『SPEEDIO』を使って、最小限の投資で最大限の効果が残せるご提案をさせていただきます。
2使用設備
5軸マシニングセンタ
・ブラザー工業（株）製『SPEEDIO U500Xd1』割出5軸加工仕様
CAD/CAMソフト
・3次元CAD/CAMソフト『Fusion』
3加工準備～完成まで
今回、加工モデルとして『近未来的な自動車』の形状を用意致しました。
加工モデルに曲面加工が必要な部分はございません。ただし、傾斜面やアンダーカット部分が多く3軸のマシニングセンタで加工される場合は複数回の段取り替えが必要となる形状です。そのため傾斜に合わせた複数の治具の用意、各座標系ごとのプログラムが必要となります。
-
【モデル画像】
-

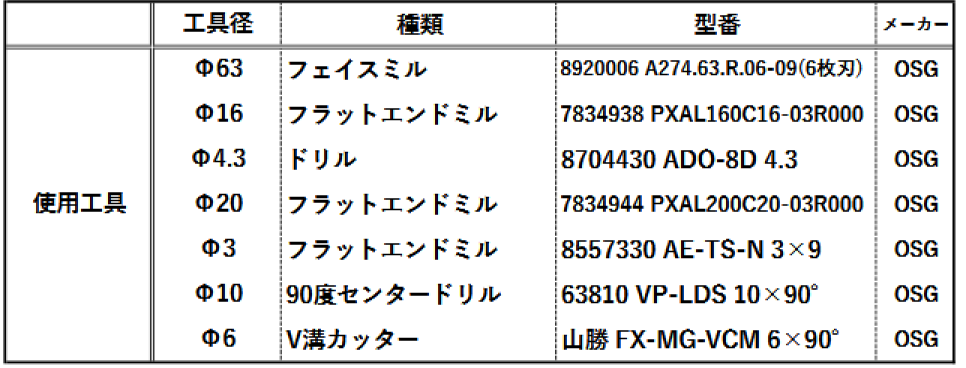

【工具リスト】
-
【加工詳細】
工程数：34工程 -
【被削材】
材質：A2017
寸法：W120×D90×H70
4効果
プログラム作成時間：約1時間
加工時間：1時間56分 段取りの変更回数：0
治具作成個数：0
5展示会
こちらの展示会に出展させていただきました。
「 広島 どてらい市 」
