CAMPleteとは・・・
CAMplete は、Gコードのポストプロセス、検証、シミュレーションを行えるソフトウェアです。
さまざまなCNC加工機に対応します。また、主要なCAMソフトウェアからデータを読み込み、高品質で衝突のないNC加工コードをスピーディーに生成できます。
工作機械メーカーとの共同開発による、実証済みのポストプロセッサーと高精度な3Dモデルを使用して、正確なデータを導き出せます。
・CAMplete TruePath:多軸フライス加工機用
・CAMplete TurnMill:中村留精密工業製の複合加工機用
実証済みのCNC加工機用ポストプロセス
CAMplete には、工作機械メーカーとの共同開発によるカスタマイズ可能なポストプロセッサーが搭載され、CAMソフトウェアで作成したファイルを安全なNC加工コードに変換できます。
・CAMソフトウェアから APT データまたは CLデータを読み込み
・さまざまな CAMシステムのツールパスを1つのプロジェクトに統合
・CNC加工機に合わせて Gコード ファイルを最適化して書き出し
対応するCNC加工機
・FANUC
・KITAMURA
・KIWA
・Matsuura
・MITSUI SEIKI
・YASUDA
対応するソフトウェア
・Fusion360
・FeatureCAM
・PowerMill
・HSM Works
・CAM-TOOL
・Catia
・CreoPTC
・Esprit
・GibbsCAM
・hyperMILL
・MasterCAM
・Siemens NX
・SolidCAM
・SolidWorksCAM
・SurfCAM
・WorkNC
G コードの検証
5軸加工のシミュレーション/検証用ツールを使用して、G コードを実際に実行する前に機械の動作を把握できます。
・衝突、ニアミス、オーバートラベル、セットアップ エラーを検出
・機械、加工物、器具、作業員を保護
・CAM ソフトウェアと併用して機械の動きを最適化
・新しい機械の導入にかかる時間を短縮

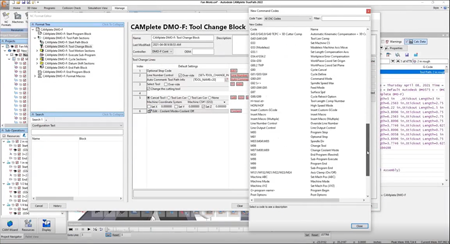

CAMPlete TruePath
カスタマイズ可能なポストプロセッサーを使用してCAMソフトウェアからCLデータを読み込み、5軸加工機用に安全で効率的なNCコードに変換します。
【主な機能】
・実証済のポストプロセッサー
工作機械メーカーとの共同開発によるポストプロセッサーで、高品質なGコードを出力できます。
・高度な回転制御
回転軸の動きを制御して、予期せぬ動作や危険な動作を回避します。
・CNC加工機の変更
キネマティクスやコントローラーが異なる別の機械でも、実証済みのプログラムを安全に
実行できます。
・編集可能なポストプロセッサー
必要に応じてポストプロセッサーファイルを編集し、Gコード出力を調整してCNC加工機を
制御できます。
・Gコードの比較
編集したGコード ファイルと元のNCプログラムを比較して、コストのかかるミスを早期に特定して
回避します。
・ストックの比較
意図するCADモデルを仮想のストックと比較して差異を特定し、コストのかかるミスを回避します。
CAMplete TurnMill
中村留精密工業製の複合加工機専用のポスト プロセス/検証ソフトウェアで、同期や時間ベースの最適化を行えます。
【主な機能】
・複合加工機
中村留精密工業製の工作機械向けに開発されたシミュレーション、検証、ポスト プロセス機能。
・工作機械の同期
複合加工機のタレット、メイン スピンドル、サブ スピンドル、ライブ ツーリングの動きや
部品転送を同期させます。
・時間ベースの最適化
複合加工機の操作とサブルーチンを解析して、加工作業を効率化し、加工サイクル全体の時間を
短縮します。
・加工プロセスを柔軟に調整
加工プロセス全体を修正して工具を別の加工位置に割り当て直すことで、開発時間を短縮できます。
動作環境
OS | Windows10 Pro(64bit) |
---|---|
CPU | Intel製CPU(Core i7以上) |
メモリ | 8GB以上 |
グラフィックス | 1GB以上のビデオメモリを搭載したAMDまたはNVIDIA製カード |
