FeatureCAM2019 新機能

製品情報

2019.07.18


ユーザーインターフェース

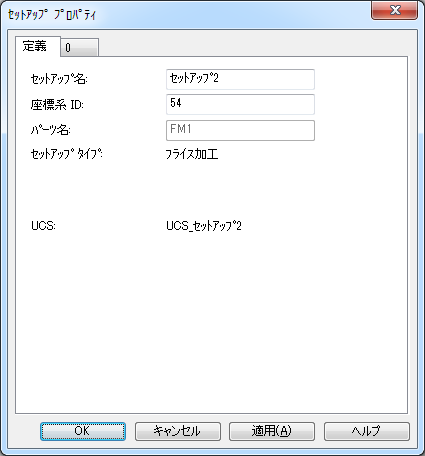

セットアッププロパティの改善


セットアッププロパティをタブで切り替えるように改善しました。
他のプロパティと同じダイアログ画面に置き換えられています。

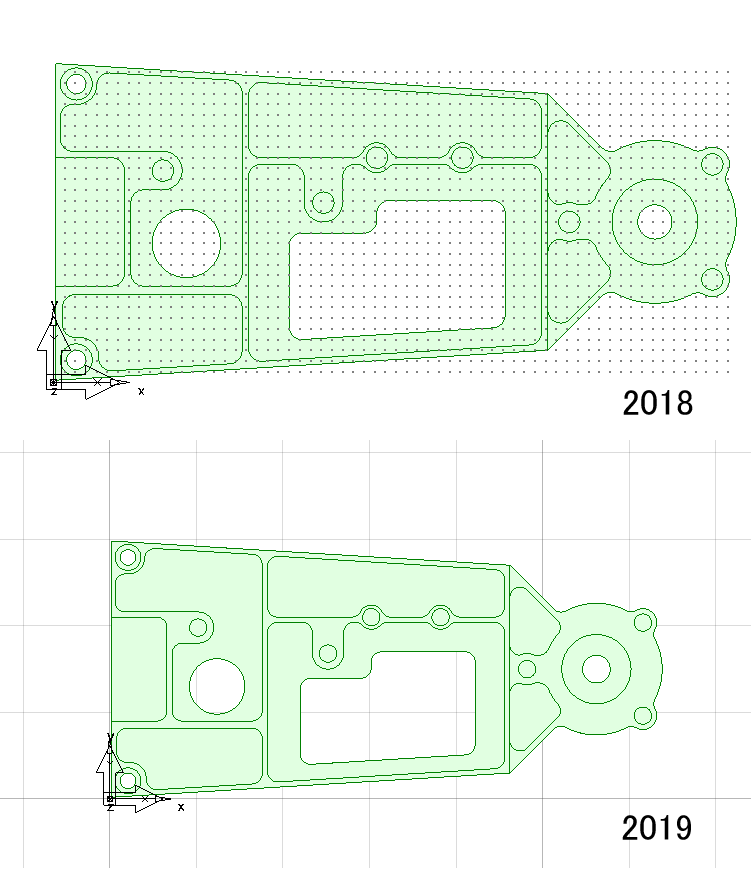

スナップグリッドを一新


2018までは"点"で表示されていたスナップグリッドですが、
2019では"線"で表示されるようになりました。
「編集→表示→スナップグリッド」で変更が出来ます。

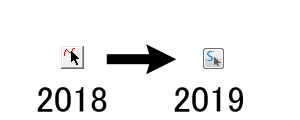

アイコンを一新


選択アイコンが一新しました。簡単に区別および識別できるようになりました。

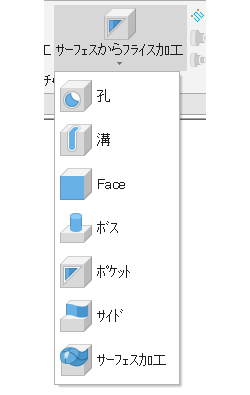

サーフェスを用いてフィーチャーを作成アイコンの追加


「フィーチャーと加工」タブ内に「サーフェスを用いてフィーチャーを作成」アイコンが追加されました。
3D形状からフィーチャー認識を用いて加工定義する際に便利です。

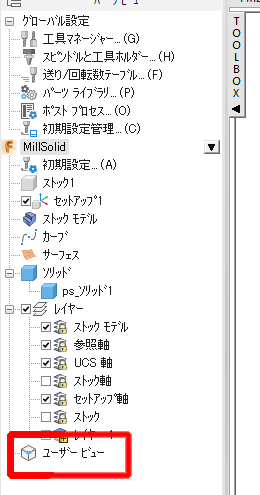

保存されたユーザービューの改善


保存されたユーザービューが「パーツビュー」上で確認できるようになりました。
作成できる数に制限は無く、パーツビューから名称変更、削除が出来るようになりました。


インポート

CADモデルのインポート

NX、Pro/EやCATIAのCADモデルを標準機能としてインポート出来るようになりました。


CATIAデータPMIのサポート

CATIAファイルのPMI情報を取り込む事が出来ます。



フライス加工

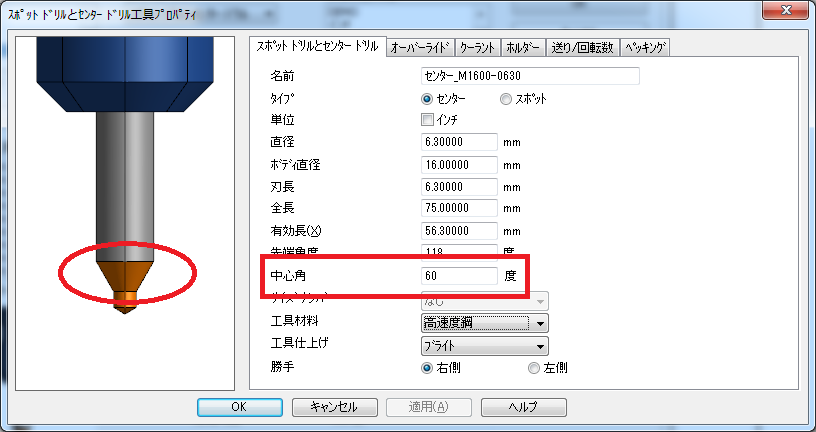

センタードリルに中心角の設定項目が追加

センタードリルに"中心角"の項目が追加されました。
これにより、センタードリルの切削部分の角度を変更できるようになりました。

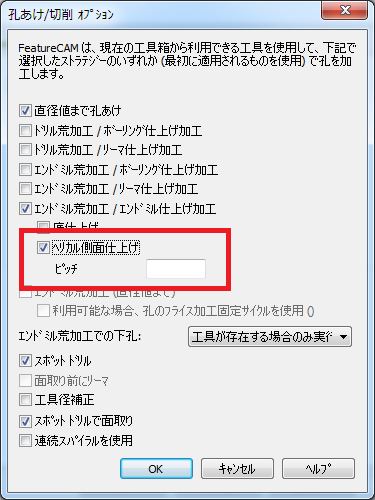

孔あけ/切削オプションでヘリカル側面仕上げが追加


孔フィーチャーに"孔あけ/切削オプション"にで「ヘリカル側面仕上げ」が選択できるようになりました。


オプション設定で制御可能なフィーチャー認識


フィーチャー自動認識に"手順にしたがいフィーチャー自動認識"が追加されました。
自動認識するフィーチャーを設定することができます。


旋削加工

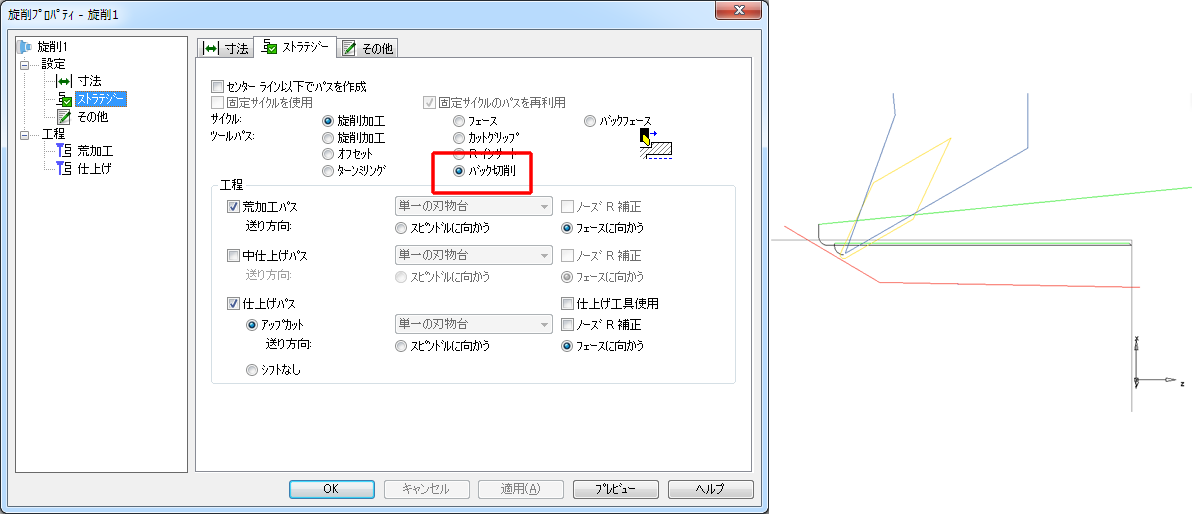

バック切削機能を追加

旋削機能で、バック切削が追加されました。
ツールパスでスピンドルからパーツのフェースまで動作するパスが作成できます。

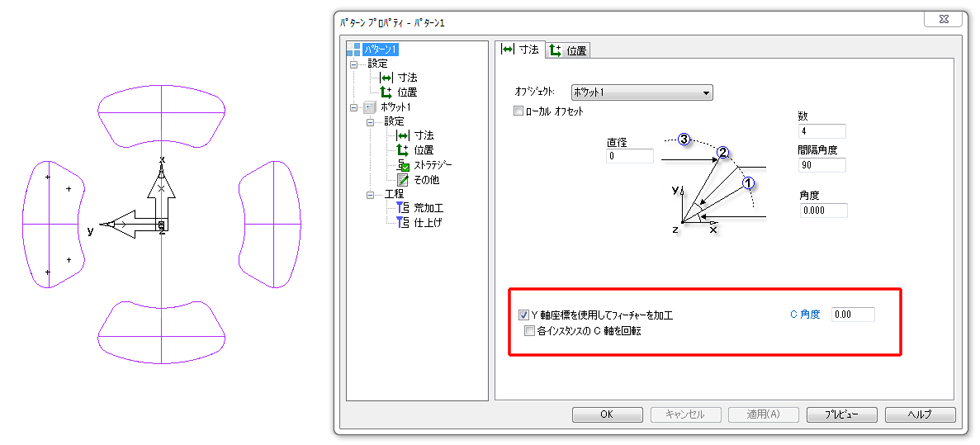

円形パターンの改善

C軸を90度ずつ旋回位置決めさせつつXYによる加工プログラムを作成する場合、
2018では90度ずつそれぞれのフィーチャーを作成する必要がありましたが、2019から円形パターンで1つのパターンフィーチャーで作成することができるようになりました。


その他

32bitファイル読込み機能の終了

2019より、32bitOSで作成されたファイルの読込みができなくなりました。
32bitOSファイルを読み込む場合は、2018で読込み、64bitOSに変更してから2019で読込みます。
