【Q&A】名称の意味

【Question】FeatureCAMでよく聞く名称の意味を教えてください。
【Answer】内容は下記のとおりです。

FeatureCAM名称

「UCS」って何?

user001.jpg 「作成」⇒「UCS」
「UCS」とは、作図する際などに影響する作業平面になります。
作図する際にはUCS平面上に作図されるようになります。
また、作図する際に「座標」で指定した場合にはUCS原点が基準となります。
「UCS」は自由に移動することが出来ます。


「セットアップ」って何?

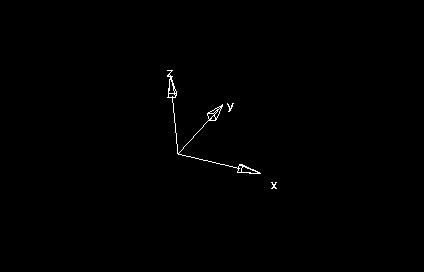

user002.jpg 「加工情報」⇒「セットアップ」
「セットアップ」とは、加工原点になります。NCデータの座標値に影響します。
「UCS」は作図の原点、「セットアップ」では加工の原点となり、原点がそれぞれ違う点にご注意ください。
余程のことがない限り、「UCS」と「セットアップ」は同じ位置にある方が良いと思います。
「セットアップ」も自由に移動することが出来ます。


「素材原点」って何?

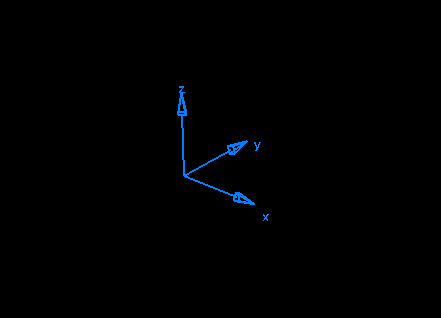

user005.jpg 「描画」⇒「レイヤー」で"素材軸(素材座標)"のチェックをONにする。
「素材原点」とは、絶対原点(ワールド原点)に該当します。
普段は非表示の状態になっています。3次元までの加工であれば、特に気にする必要はありませんが、割出し加工などをする場合には、回転軸中心になる為、軸を振る際にNCデータの座標値に影響します。
「素材原点」は固定値であり移動することは出来ません


「フィーチャー」って何?

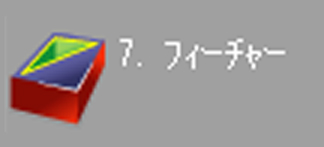

user003.jpg 「作成」⇒「新規フィーチャー」
「フィーチャー」とは、共通用語として「形状特性」という意味になり、CADでよく使用される名称になります。
FeatureCAMでも意味合いとしては同じです。
コールセンターでは、各加工の総称として「フィーチャー」と言っています。
「何のフィーチャーを作成されていますか?」と聞かれたら『ボス、ポケットや穴などの加工の事』と思っていただければと思います。


「プロパティ」って何?

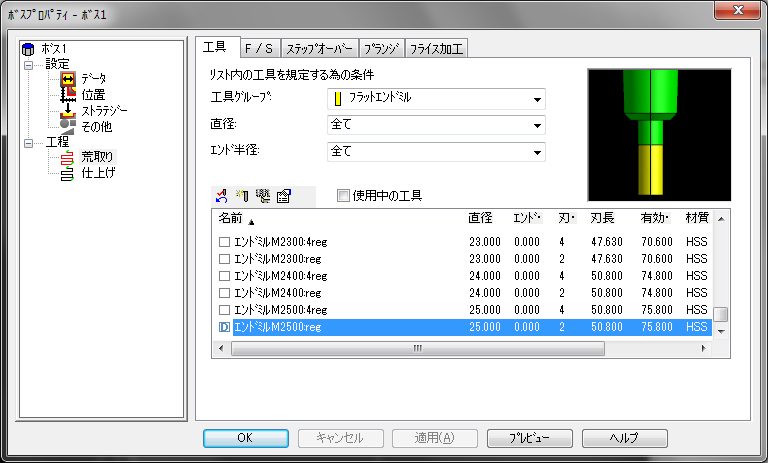

user004.jpg 「プロパティ」とは、設定画面の事であり、様々な個所で「プロパティ」という名称になっています。
例えば、一度作成したボスやポケット加工の工具を変更する場合に、別ウィンドウで表示する設定画面を開いて、工具の項目を選んで、使用する工具を選択してウィンドウを閉じる。といった作業になります。この設定画面が「プロパティ」といいます。
(ボスプロパティと言ったり、素材プロパティと言ったりします。)
